هیتر موشکی گازی و گازوییلی اگزوز دار

HR 86000:














نام دستگاه : هیتر موشکی گازوئیلی

مدل: HR-AFH-ID-P-86000

سوخت مصرفی : گازوییل

مشعل : ایران رادیاتور- مدل RA2با نازل 5/1-1

زاویه پاشش 45 درجه- مقدارمصرف lit/h 5/5

نوع فن : جریان شعاعی(سانتریفیوژ- حلزونی) با دبیm3/h11000

وزن کل: 140 کیلو گرم

جنس اجزا: جنس دیگ از ورق استیل مرغوب مقاوم به حرارت

جنس بدنه از ورق استیل براق

فلانچ فن از جنس آلومینیوم (ریخته گیری شده)

قابلیت ها:

حجم کم با راندمان بالا-مناسب برای گرمایش سالن های بسته

لازمبرای ایجاد گرمایش در سیستم تهویه کمینه( Minimum ventilation)

دارای اگزوز جهت وارد نشدن محصولات احتراق به محیطسالن

قابل نصب بر روی پایه ی دیواری یاپایه ی زمینی

دارای قابلیت دسترسی سرویس کار به فضای داخلی دیگ جهت شستشو و سرویس

جوشکاری با کیفیت به دلیل استفاده از روش جوشکاری گاز محافظ

( تمام اجزای جوشکاری شده (TIG














ابعاد :

طول  (X) 2.3 متر

عرض (Y) 0.8 متر

ارتفاع (Z)0.7  متر


HR96000:













نام دستگاه : هیتر موشکی گازی

مدل: HR-AFH-ID-G-96000

سوخت مصرفی : گاز

مشعل : پارس- مدل PG0

مقدارمصرف 10 M3/h

نوع فن : جریان شعاعی(سانتریفیوژ- حلزونی) با دبیm3/h11000

وزن کل: 160 کیلو گرم

جنس اجزا: جنس دیگ از ورق استیل مرغوب مقاوم به حرارت

جنس بدنه از ورق استیل براق

فلانچ فن از جنس آلومینیوم (ریخته گیری شده)

قابلیت ها:

حجم کم با راندمان بالا-مناسب برای گرمایش سالن های بسته

لازمبرای ایجاد گرمایش در سیستم تهویه کمینه( Minimum ventilation)

دارای اگزوز جهت وارد نشدن محصولات احتراق به محیطسالن

قابل نصب بر روی پایه ی دیواری یاپایه ی زمینی

جوشکاری با کیفیت به دلیل استفاده از روش جوشکاری گاز محافظ

( تمام اجزای جوشکاری شده (TIG













ابعاد :

طول  (X) 2.6 متر

عرض (Y) 0.8 متر

ارتفاع (Z)0.7  متر



معرفی اجزا:














1:فن سانتریفیوژ

2:تابلو برق

3:محل ورود هوای مشعل(در نظر داشته باشید هوای مشعل حتما باید از خارج سالن تامین شود.در ادامه نمایی از نصب لوله انتقال هوا به مشعل را خواهید دید)

4:در پوش سیستم احتراق(برای انجام سرویس های دوره ای این در پوش باید باز شود)

5:محل نصب اگزوز(جهت عدم ورود گازهای حاصل از احتراق باید این گاز ها به خارج از سالن منتقل شوند.در ادامه نمایی از نصب اگزوز را خواهید دید)

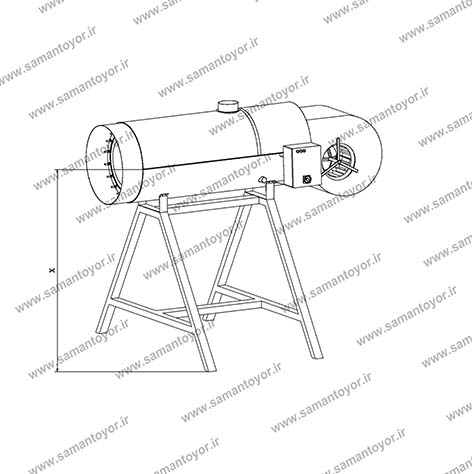

6:پایه (نکته قابل توجه در پایه در نظر گرفتن ارتفاع متناسب هیتر از سطح می باشد)













( 1.8X < > 1.5)


تعمیر و نگهداری هیتر :

تذکر:دیگ هیتر های گازوییلی دارای قابلیت شست وشوی دوره ای می باشد.به دلیل کیفیت نامناسب گازوییل در ایرانباید هر چند دوره یکبار دیگ این هیتر ها سرویس شود.















1: در پوش سیستم احتراق

2:در پوش دیگ

3:دیگ

4:واشر نسوز

5:در پوش دیگ(روی واشر نسوز قرار می گیرد)

6:واشر تخت و فنری

7:مهره


نمونه ای از جانمایی هیتر موشکی :










































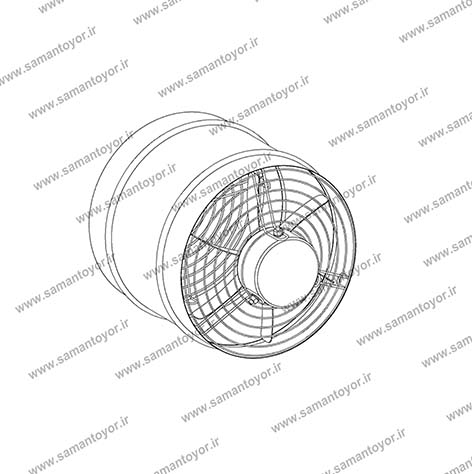

فن های سیرکوله یکی ازموارد ضروری در استفاده از هیتر های موشکی می باشند.این فن ها در مواقعی که هواکش های تخلیه خاموش می باشند با گردش هوای داخل سالن به گرم شدن سریعتر سالن کمک میکنند.


نمایی ازنصب اگزوز:

نصب مناسب هیتر,چگونگی نصب اگزوز و جانمایی مناسب هیتر توسط کارشناسان شرکت انجام می شود.قبل از هر گونه اقدامی با ما تماس بگیرید.














نمایی ازنصب لوله ورود هوای مشعل:


























با توجه به وجود گرد و غبار فراوان داخل سالن و به وجود آمدن مشکلات برای سیستم احتراق مشعل باید هوای مشعل را از خارج سالن فراهم کرد؛برای این امر محلی در کنار یا زیر هیتر تعبیه شده تا با لوله کشی مناسب این هوا از بیرون تهیه شود.
